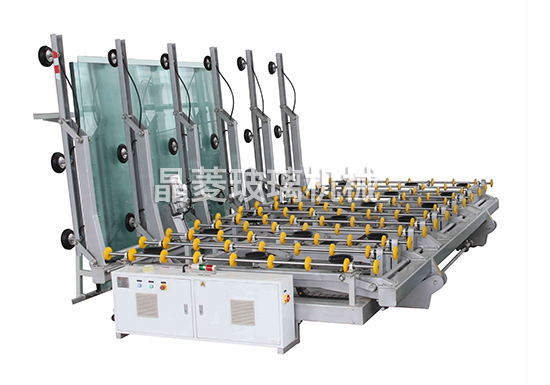

玻璃雙翻雙工位上片機

    該設備由取片行走機構、吸盤翻轉臂結構、送片傳遞結構，機械翻轉升降機構、真空係統、無線遙控電氣控製係統六大部分組成;自動將玻璃原片由豎直方向翻轉為水平位置，根據信號傳送到所需的工作台麵上。

注：可根據客戶的特殊要求，進行定製開發。

　　整機采用全自動集中控製，人性化設計操控，在設備一側或兩側放置需切割的原片玻璃，由操作人員選擇上片的方向/玻璃片數(注：設定好工位/片數/全自動切換，已達到連續作業)，由PLC控製自動完成上片全過程。也可選擇手動模式進行玻璃取片/放片。從取片翻轉直到送片全套動作自動完成。整機設計合理、操作簡便、動作靈敏可靠。采用液壓係統完成吸盤臂翻轉，可靠的真空係統吸片，有慢速定位高速送片功能，定位準、送片快。可與國外多種自動切割機配套使用，也可用於夾層玻璃生產線上片、彩釉玻璃生產線上片等;代替了人力翻片，提高效率，安全可靠。該係列產品分單邊單工位，雙邊單工位，單邊多工位，雙邊多工位機型。吸片厚度3-25mm之間。客戶可根據自身要求選型訂購

主要技術參數

　　電源： 三相四線製380V±10﹪，50HZ±2﹪，整機功率：6KW;

　　使用環境條件： 海拔高度〈1000M，環境溫度：室溫～40℃，相對溫度:85﹪室內使用 ;

　　外形尺寸： 4500mm×2950mm×900mm;

　　加工玻璃厚度： 3-25mm;

　　上片周期： 40-90秒可調;

　　可上片玻璃重量： 〈600KG;

　　上片工位類型： 單工位/雙工位/多工位;翻轉臂類型：分為單翻/雙翻;（可選）

　　車架行走速度： 變頻可調;

　　托輪輸送玻璃速度：30米/分 ，托輪組麵積：3000mm×2500mm;

　　整體總量： 約2噸。

基本信息

　　機械部分

　　1) 整體：采用方管焊接。

　　2) 傳動：采用液壓係統做運動。

   3) 傳動光軸及輪子等：國產，在電機控製下進行傳輸運動。

　　4) 吸盤及真空係統：采用日本品牌。

　　電器部分

　　1) 電壓380伏，50赫茲，設備帶隔離保護裝置，防止損壞幹擾控製元器件。

　　產品整套控製過程：電腦控製，下發指令後，上片台自動啟動取片動作，吸附到台麵後，通過光感開關定位，直接傳送到切割台，切割台激光定位後進行裁切。
