車載（zǎi）曲麵玻璃（lí）作為汽車外觀與（yǔ）安全的關鍵部件，其鋼化過程對溫度控製有著極高的特（tè）殊要求。以下是針對這（zhè）一製造環節的專業溫控技術體係：

特殊溫控核心挑戰

幾何複雜性：

雙（shuāng）曲率表麵（miàn）導致受熱（rè）不均勻

邊緣與（yǔ）中心（xīn）區（qū）域的ZUI大溫差可達150℃以上

三維變形跟蹤困難

材（cái）料特性要求：

必須滿足（zú）ECE R43安全標準的光學畸變（biàn）率(<0.1mrad)

表麵應力層（céng）深度需控製在80-120μm範圍

熱膨脹係數匹配性要求(α=7.2-9.0×10⁻⁶/K)

先進溫控係統設計

1. 分區準確控溫技術

動態分區調整：基於實時形（xíng）變的32區以上獨立控溫

邊緣補（bǔ）償（cháng）加熱：采用特殊電極（jí）結構實現邊緣+50-80℃補償

2. 溫度場優化技術（shù）

電磁輔助加熱：中頻（pín）(3-10kHz)電磁場輔助傳導加（jiā）熱

氣流場仿真（zhēn）優化：CFD模擬引導噴嘴陣列設計

紅外測溫（wēn）校正：多光譜紅外測（cè）溫(3-5μm波段)結合黑體輻射校正

3. 智能控製係統

自適應PID算法：基（jī）於深度強化學習的參數自（zì）整定

缺陷預測係統：通過LSTM網絡提前300ms預測熱裂風險

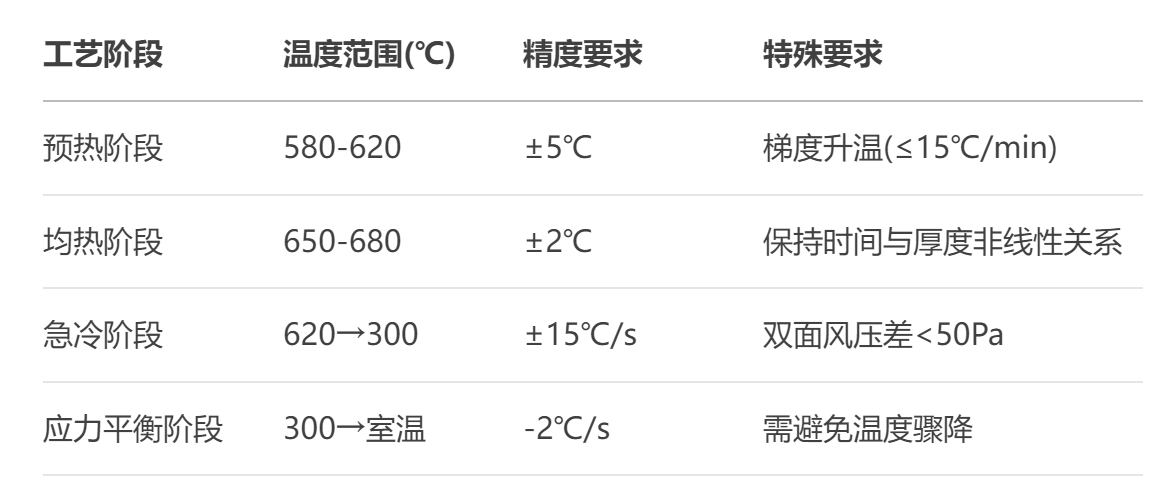

關（guān）鍵工藝參數控製

質量檢測標準

應力分布檢測：

偏光儀檢測應力條（tiáo）紋級數≤3級

表麵壓應力≥100MPa

應力層深度公差±5μm

光學性能檢測：

透（tòu）光率（lǜ）變化≤0.5%

折射（shè）率不均勻性<5×10⁻⁴

哈特曼常數測試符合ISO-9806

技術發展趨（qū）勢

新型加熱方式：

石墨烯薄（báo）膜輻射加熱

微波選擇性加熱（rè）技術

智能材料應用：

形狀（zhuàng）記憶合金輔助成型（xíng）

自調節紅外發射塗層

綠色製造（zào）：

餘熱回收係統（tǒng）(節能≥25%)

低（dī）輻射(Low-E)加熱室設計

當前行業痛點在於超薄曲麵玻璃（lí）(厚度<3mm)的（de）鋼化溫控和鍍膜玻璃的工藝（yì）兼容性（xìng），隨著光子晶體測溫技術和AI預測控製的發展，預計未來3年內可將不良率從目前的5%降至1%以下。
